行業(yè)重點(diǎn)標(biāo)準(zhǔn)——GB/T 17671《水泥膠砂強(qiáng)度檢驗(yàn)方法（ISO）法》征求意見稿發(fā)布
發(fā)布時(shí)間：2020-06-04
來(lái) 源 ：武漢華軒高新

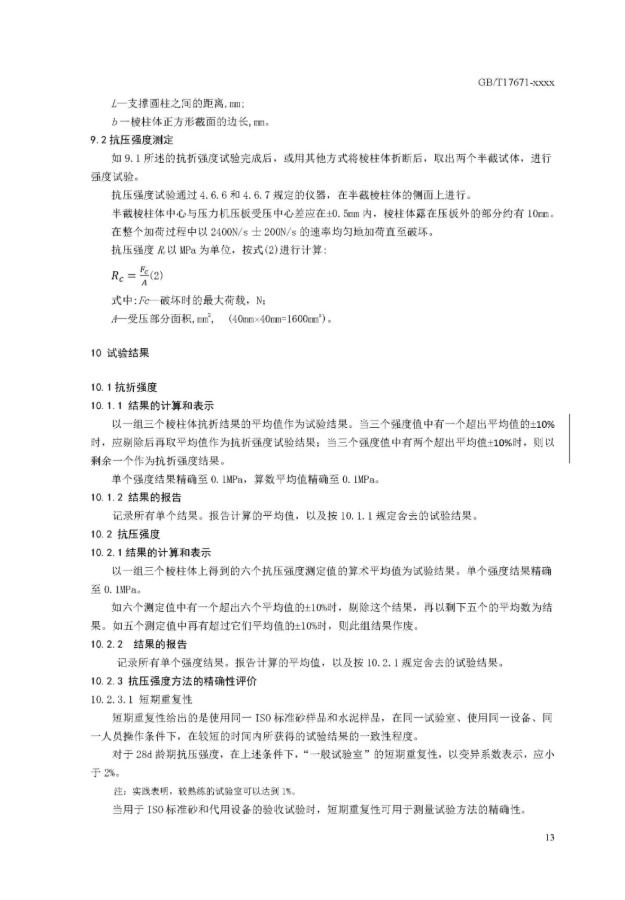

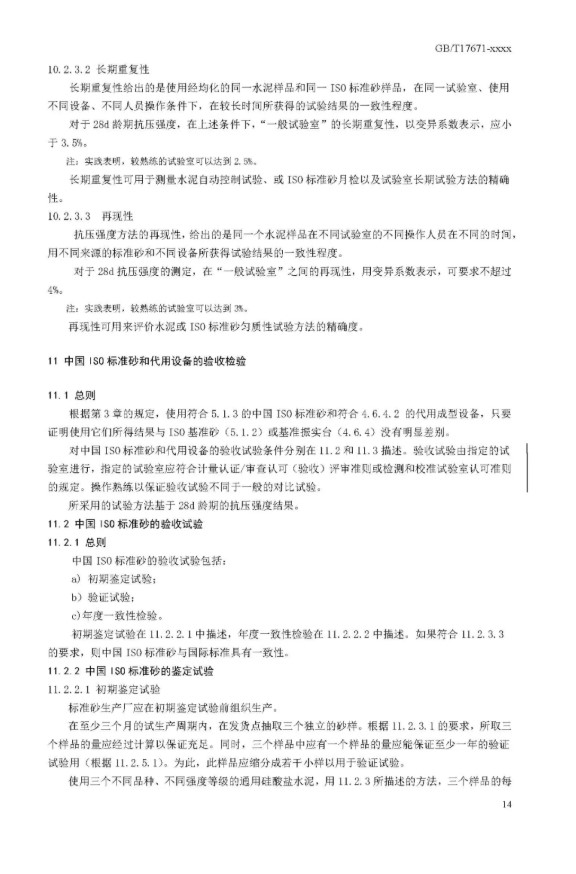

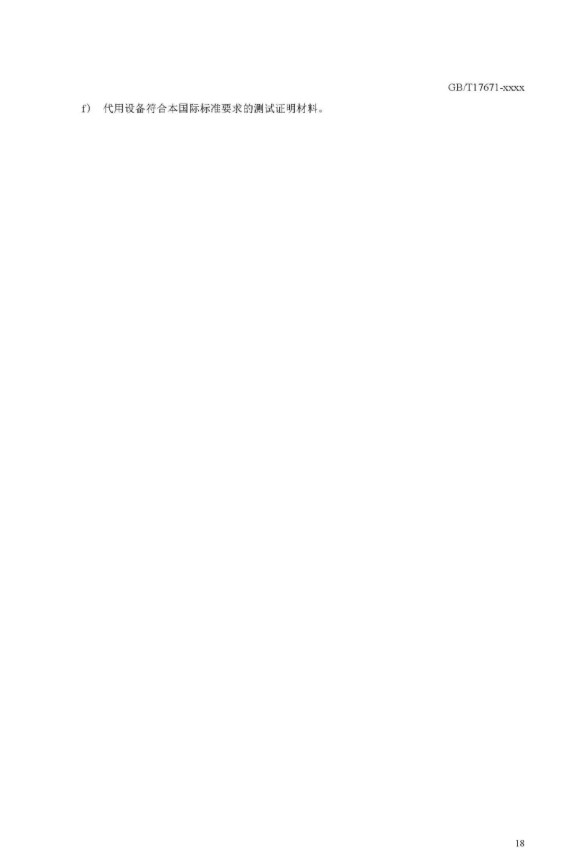

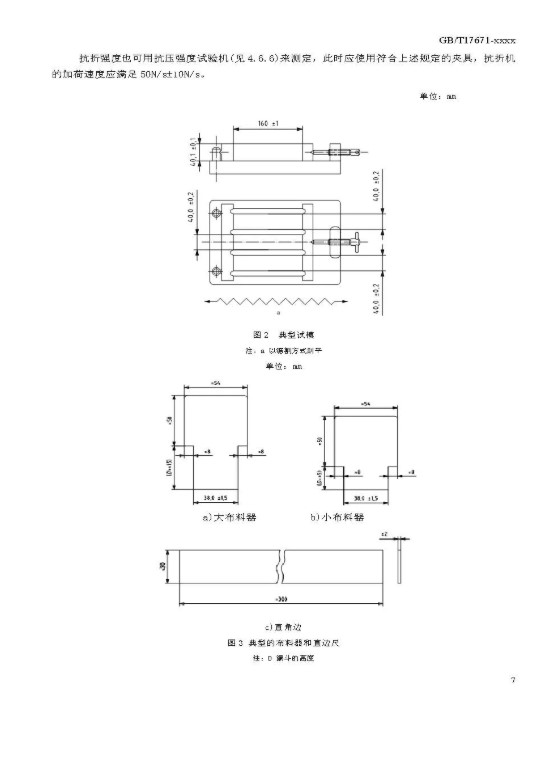

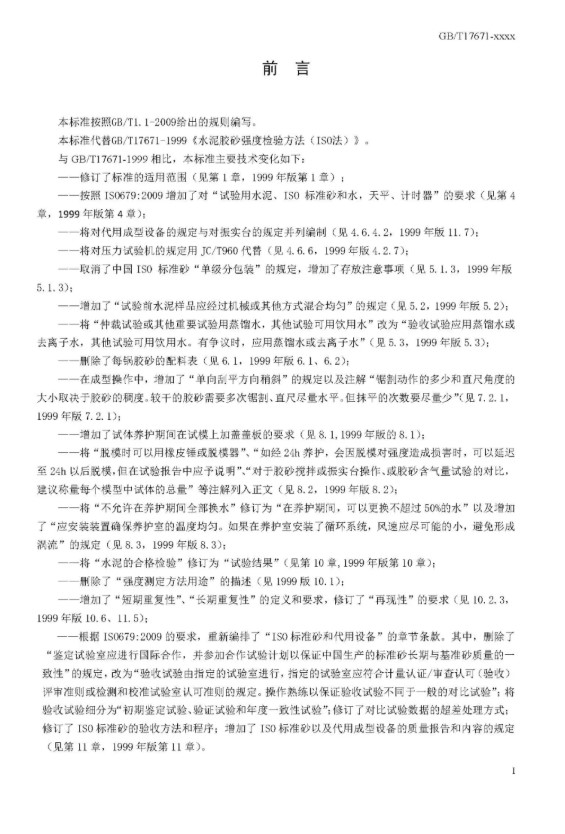

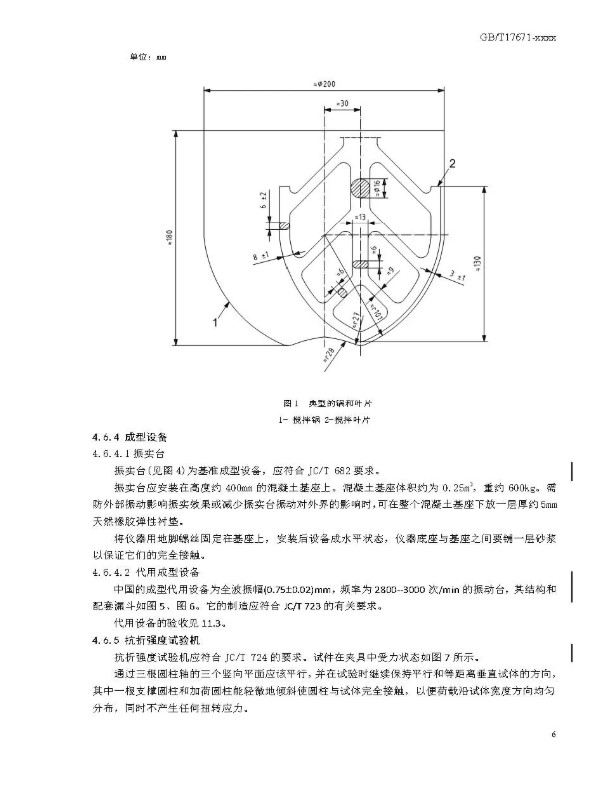

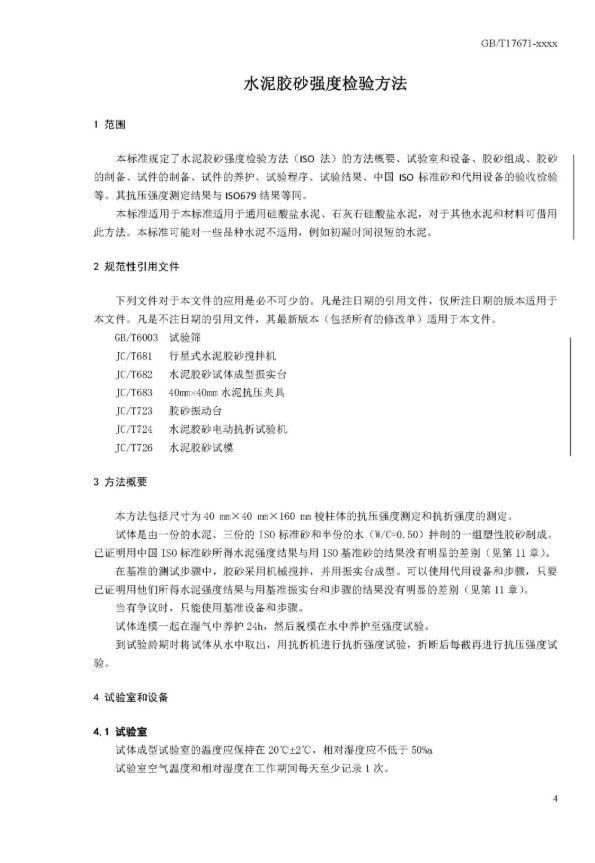

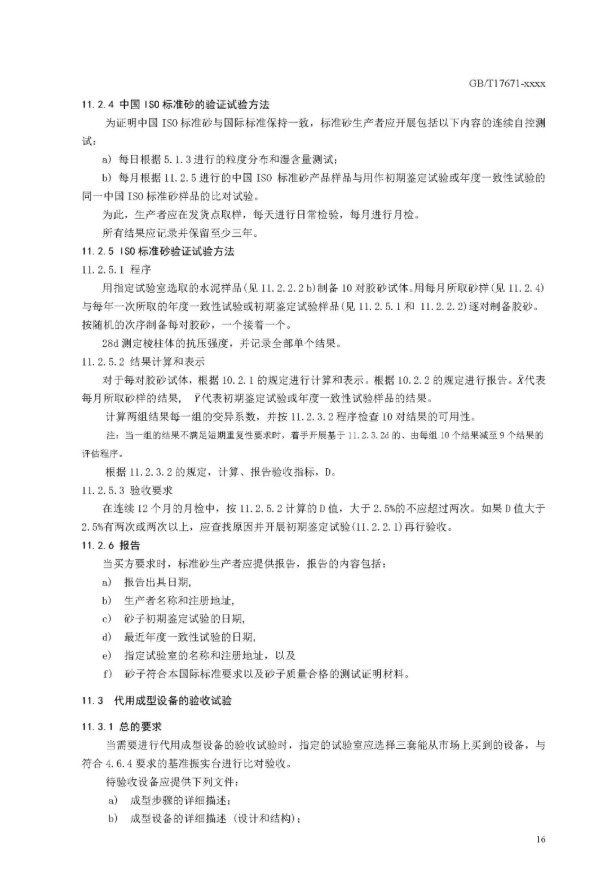

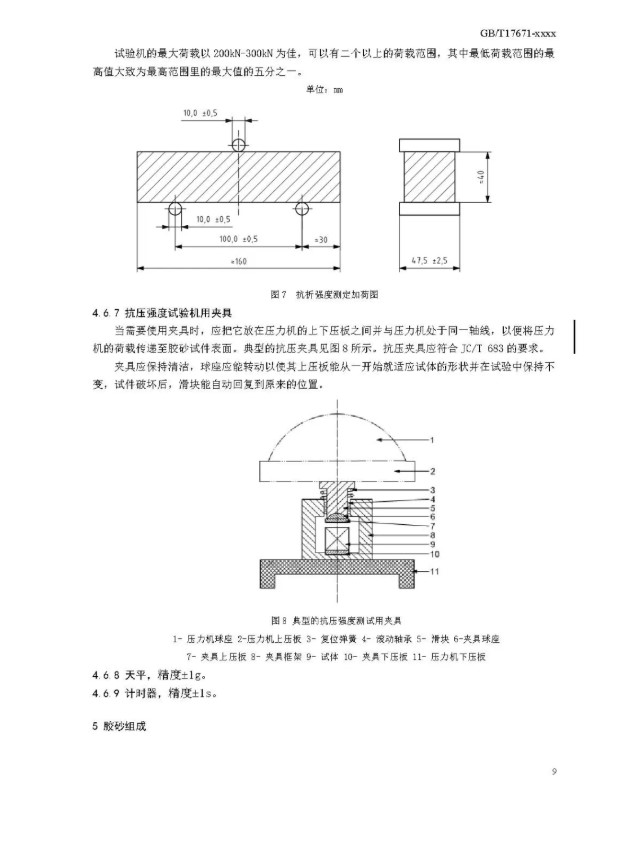

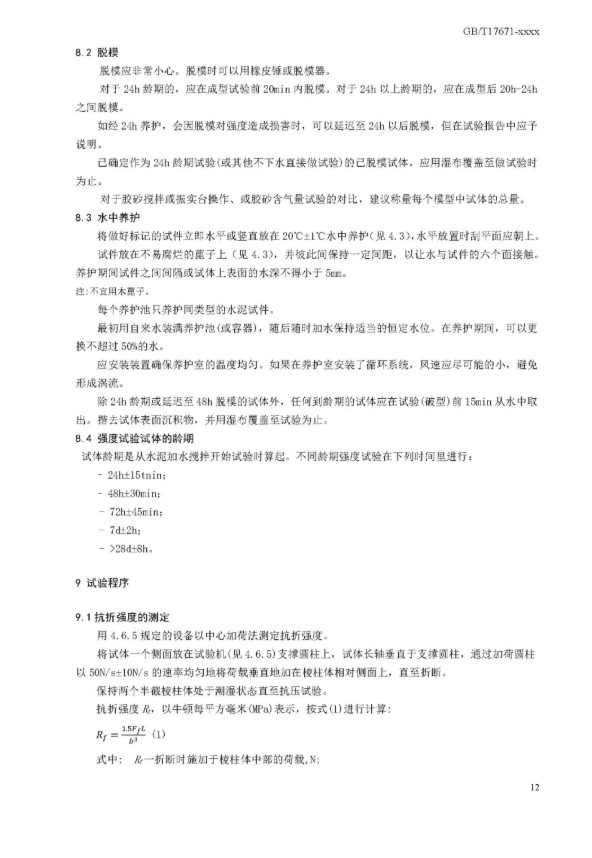

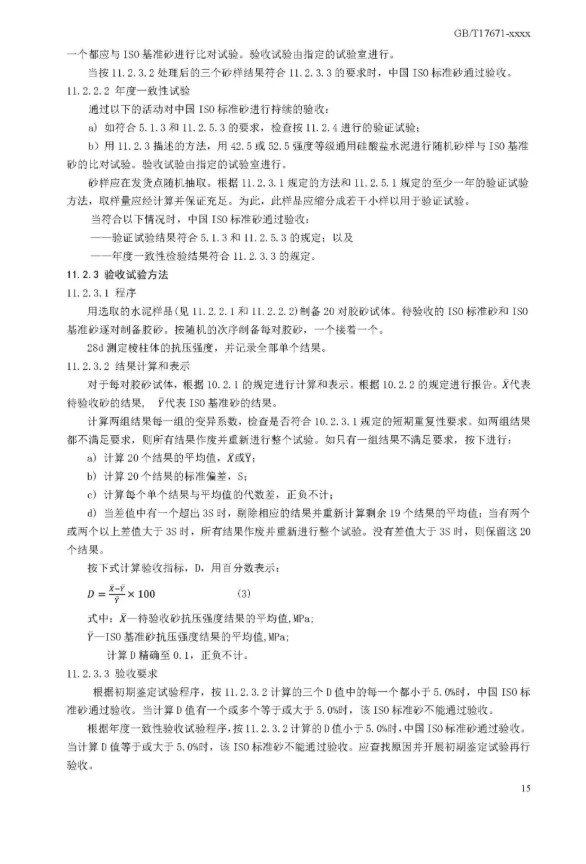

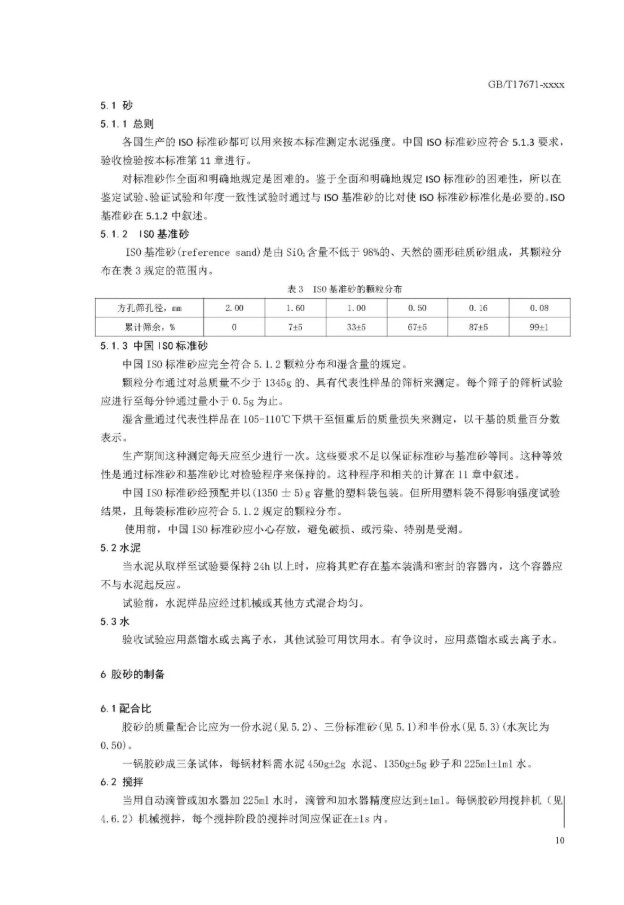

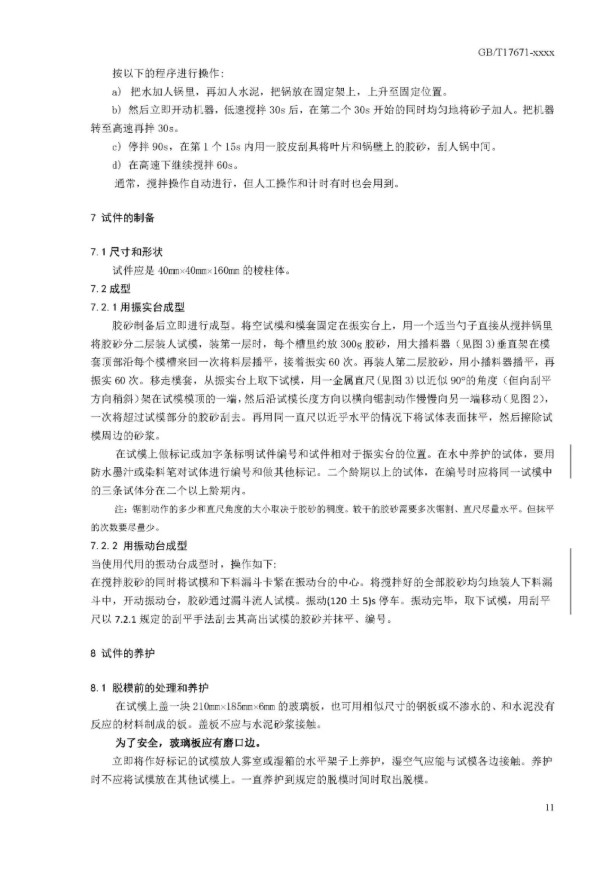

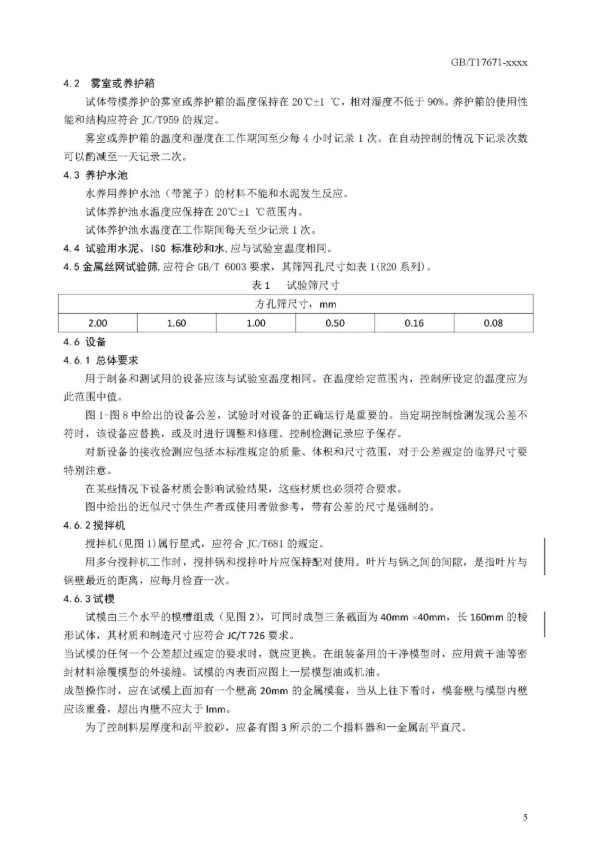

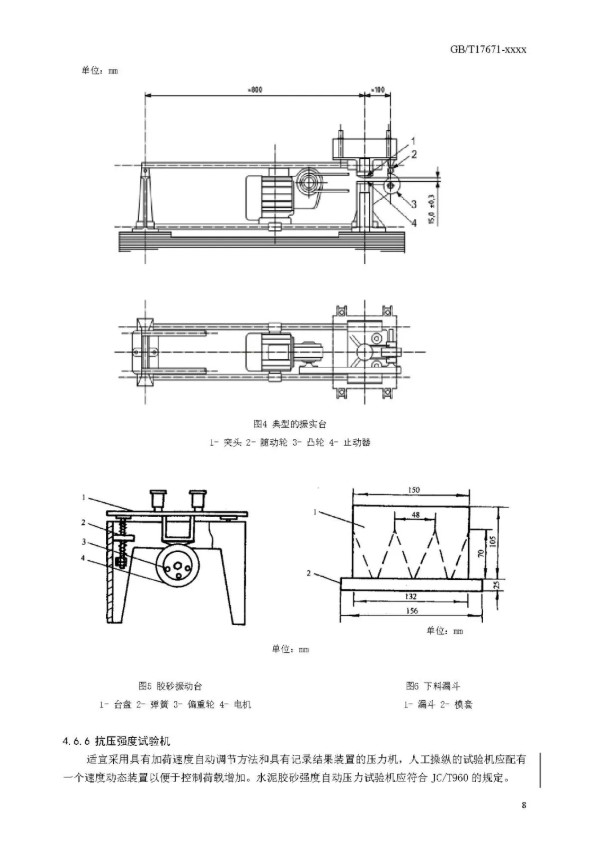

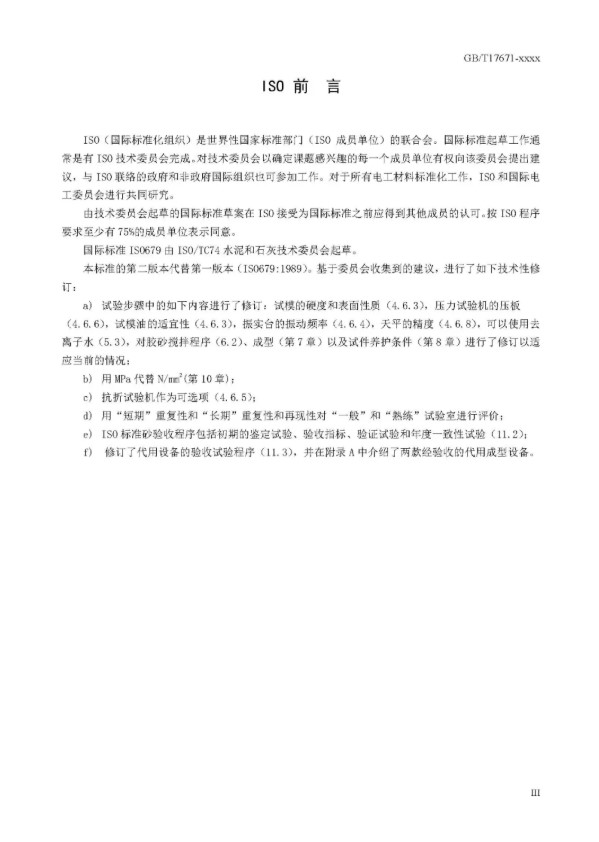

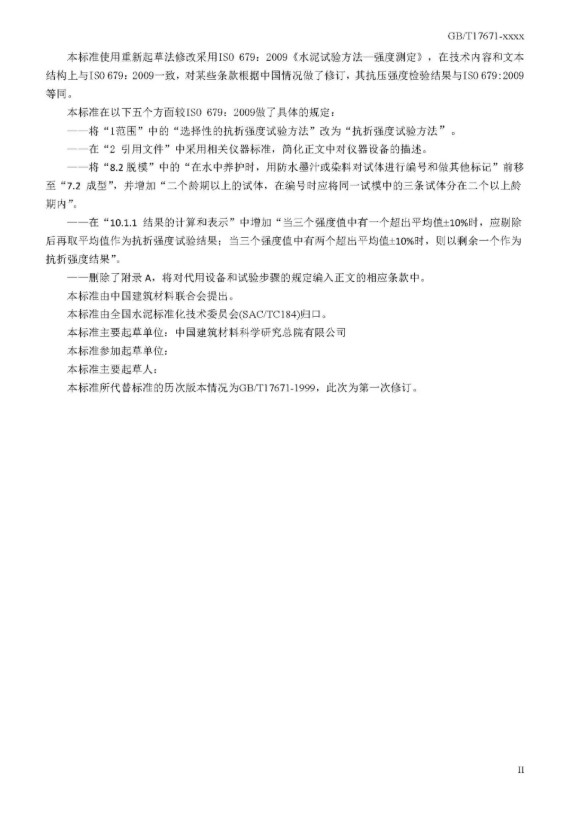

近日，建材行業(yè)重要標(biāo)準(zhǔn)GB/T 17671《水泥膠砂強(qiáng)度檢驗(yàn)方法（ISO法）》征求意見稿發(fā)布，與GB/T17671-1999相比，此次發(fā)布的征求意見稿修改內(nèi)容頗多，重要修訂內(nèi)容如下：——修訂了標(biāo)準(zhǔn)的適用范圍（見第1章，1999年版第1章）；——按照ISO679:2009增加了對(duì)“試驗(yàn)用水泥、ISO 標(biāo)準(zhǔn)砂和水，天平、計(jì)時(shí)器”的要求（見第4章，1999年版第4章）；——將對(duì)代用成型設(shè)備的規(guī)定與對(duì)振實(shí)臺(tái)的規(guī)定并列編制（見4.6.4.2，1999年版11.7）；——將對(duì)壓力試驗(yàn)機(jī)的規(guī)定用JC/T960代替（見4.6.6，1999年版4.2.7）；——取消了中國(guó)ISO 標(biāo)準(zhǔn)砂“單級(jí)分包裝”的規(guī)定，增加了存放注意事項(xiàng)（見5.1.3，1999年版5.1.3）；——增加了“試驗(yàn)前水泥樣品應(yīng)經(jīng)過(guò)機(jī)械或其他方式混合均勻”的規(guī)定（見5.2，1999年版5.2）；——將“仲裁試驗(yàn)或其他重要試驗(yàn)用蒸餾水，其他試驗(yàn)可用飲用水”改為“驗(yàn)收試驗(yàn)應(yīng)用蒸餾水或去離子水，其他試驗(yàn)可用飲用水。有爭(zhēng)議時(shí)，應(yīng)用蒸餾水或去離子水”（見5.3，1999年版5.3）；——?jiǎng)h除了每鍋膠砂的配料表（見6.1，1999年版6.1、6.2）；——在成型操作中，增加了“單向刮平方向稍斜”的規(guī)定以及注解“鋸割動(dòng)作的多少和直尺角度的大小取決于膠砂的稠度。較干的膠砂需要多次鋸割、直尺盡量水平。但抹平的次數(shù)要盡量少”（見7.2.1，1999年版7.2.1）；——增加了試體養(yǎng)護(hù)期間在試模上加蓋蓋板的要求（見8.1,1999年版的8.1）；——將“脫模時(shí)可以用橡皮錘或脫模器”、“如經(jīng)24h養(yǎng)護(hù)，會(huì)因脫模對(duì)強(qiáng)度造成損害時(shí)，可以延遲至24h以后脫模，但在試驗(yàn)報(bào)告中應(yīng)予說(shuō)明”、“對(duì)于膠砂攪拌或振實(shí)臺(tái)操作、或膠砂含氣量試驗(yàn)的對(duì)比，建議稱量每個(gè)模型中試體的總量”等注解列入正文（見8.2，1999年版8.2）；——將“不允許在養(yǎng)護(hù)期間全部換水”修訂為“在養(yǎng)護(hù)期間，可以更換不超過(guò)50%的水”以及增加了“應(yīng)安裝裝置確保養(yǎng)護(hù)室的溫度均勻。如果在養(yǎng)護(hù)室安裝了循環(huán)系統(tǒng)，風(fēng)速應(yīng)盡可能的小，避免形成渦流”的規(guī)定（見8.3，1999年版8.3）；——將“水泥的合格檢驗(yàn)”修訂為“試驗(yàn)結(jié)果”（見第10章,1999年版第10章）；——?jiǎng)h除了“強(qiáng)度測(cè)定方法用途”的描述（見1999版10.1）；——增加了“短期重復(fù)性”、“長(zhǎng)期重復(fù)性”的定義和要求，修訂了“再現(xiàn)性”的要求（見10.2.3，1999年版10.6、11.5）；——根據(jù)ISO679:2009的要求，重新編排了“ISO標(biāo)準(zhǔn)砂和代用設(shè)備”的章節(jié)條款。其中，刪除了“鑒定試驗(yàn)室應(yīng)進(jìn)行國(guó)際合作，并參加合作試驗(yàn)計(jì)劃以保證中國(guó)生產(chǎn)的標(biāo)準(zhǔn)砂長(zhǎng)期與基準(zhǔn)砂質(zhì)量的一致性”的規(guī)定，改為“驗(yàn)收試驗(yàn)由指定的試驗(yàn)室進(jìn)行，指定的試驗(yàn)室應(yīng)符合計(jì)量認(rèn)證/審查認(rèn)可（驗(yàn)收）評(píng)審準(zhǔn)則或檢測(cè)和校準(zhǔn)試驗(yàn)室認(rèn)可準(zhǔn)則的規(guī)定。操作熟練以保證驗(yàn)收試驗(yàn)不同于一般的對(duì)比試驗(yàn)”；將驗(yàn)收試驗(yàn)細(xì)分為“初期鑒定試驗(yàn)、驗(yàn)證試驗(yàn)和年度一致性試驗(yàn)”；修訂了對(duì)比試驗(yàn)數(shù)據(jù)的超差處理方式；修訂了ISO標(biāo)準(zhǔn)砂的驗(yàn)收方法和程序；增加了ISO標(biāo)準(zhǔn)砂以及代用成型設(shè)備的質(zhì)量報(bào)告和內(nèi)容的規(guī)定（見第11章，1999年版第11章）。 本標(biāo)準(zhǔn)使用重新起草法修改采用ISO 679：2009《水泥試驗(yàn)方法—強(qiáng)度測(cè)定》，在技術(shù)內(nèi)容和文本結(jié)構(gòu)上與ISO 679：2009一致，對(duì)某些條款根據(jù)中國(guó)情況做了修訂，其抗壓強(qiáng)度檢驗(yàn)結(jié)果與ISO 679:2009等同。本標(biāo)準(zhǔn)在以下五個(gè)方面較ISO 679：2009做了具體的規(guī)定：——將“1范圍”中的“選擇性的抗折強(qiáng)度試驗(yàn)方法”改為“抗折強(qiáng)度試驗(yàn)方法”。——在“2 引用文件”中采用相關(guān)儀器標(biāo)準(zhǔn)，簡(jiǎn)化正文中對(duì)儀器設(shè)備的描述。——將“8.2脫?！敝械摹霸谒叙B(yǎng)護(hù)時(shí)，用防水墨汁或染料對(duì)試體進(jìn)行編號(hào)和做其他標(biāo)記”前移至“7.2 成型”，并增加“二個(gè)齡期以上的試體，在編號(hào)時(shí)應(yīng)將同一試模中的三條試體分在二個(gè)以上齡期內(nèi)”。——在“10.1.1 結(jié)果的計(jì)算和表示”中增加“當(dāng)三個(gè)強(qiáng)度值中有一個(gè)超出平均值±10%時(shí)，應(yīng)剔除后再取平均值作為抗折強(qiáng)度試驗(yàn)結(jié)果；當(dāng)三個(gè)強(qiáng)度值中有兩個(gè)超出平均值±10%時(shí)，則以剩余一個(gè)作為抗折強(qiáng)度結(jié)果”。——?jiǎng)h除了附錄A，將對(duì)代用設(shè)備和試驗(yàn)步驟的規(guī)定編入正文的相應(yīng)條款中。 征求意見稿原文內(nèi)容：
