  摘要：沙特麥加-麥地那高速鐵路K2+854處采用超寬預應力混凝土箱梁橋，橋梁為多跨連續梁結構，該超寬箱梁采用單箱六室截面，最寬處達到67.3米。為了確保橋梁安全，對超寬箱梁自重作用下的應力分布分別采用梁?jiǎn)卧蛯?shí)體單元進行的分析，對超寬箱梁的剪力滯效應進行了分析，結果表明，正應力最大值和最小值相差15%左右，在設計時不可忽略。施工時采用新型滿堂支架施工，滿堂支架為門式支架，立桿直徑為Φ60X4.0。因?yàn)闃蛄撼瑢?，在施工過程中采用分層分段施工的方法，腹板混凝土的約束作用，易在強度還未充分發展的頂板混凝土中產生裂縫。因拉應力的存在,需合理配筋，限制裂縫的開展。因鋼筋布置密集，混凝土澆筑時采用自密實混凝土，避免了振搗，保證了混凝土箱梁的施工質量。

  關鍵詞：高鐵超寬預應力混凝土箱梁，單箱六室截面，新型門式支架，剪力滯效應，自密實混凝土，溫度應力，裂縫

  1 簡介

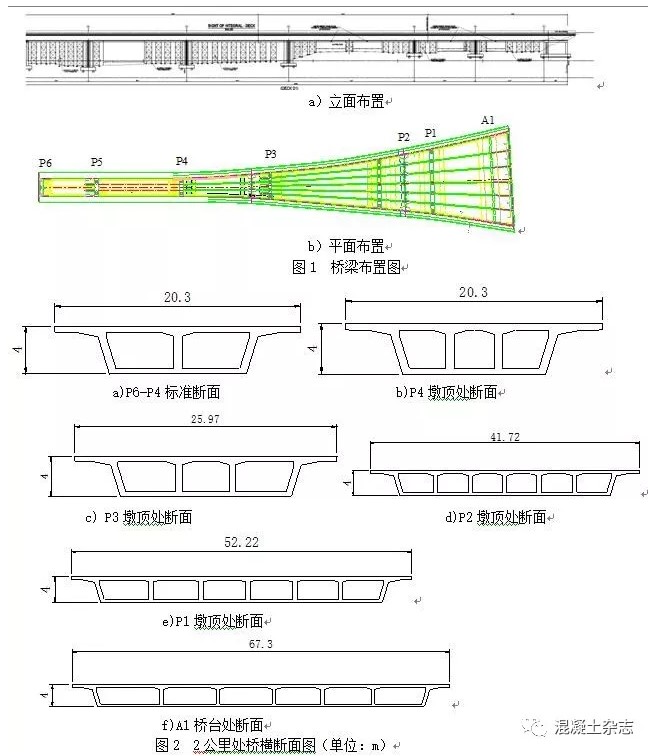

  麥麥高鐵是沙特政府投資修建的沙特國內的第一條設計最高時速360公里的鐵路客運專線，連接圣城麥加和麥地那，全長450.28公里。中鐵十八局集團公司承擔K2-K183里程范圍內的大部分鐵路橋、公路橋、駱駝通道、地下通道、涵洞等結構物的施工,總投資金額約為10.87億里亞爾（折合約17.6億元）。其中2公里處（K2處）超大鐵路橋全長1575米，共14聯40跨，各聯之間采用伸縮縫連接，施工順序不受影響。橋墩高度最高為15米，本文介紹該橋端部橋臺處一聯連續梁的設計及施工特點。該處采用超寬預應力混凝土箱梁橋，布置形式為：（39+58+60+74+36+41+12.7）m變寬預應力混凝土箱型連續梁橋，梁高為4米，橋面寬度由標準斷面（P6橋墩）處的20.3m變化到最寬處為67.3m（A1橋臺處），橋梁的結構形式見圖1-2.

  2 結構特點

  該橋?yàn)辂滬湼哞F項目單橋最長、投資最大、設計最為復雜、施工條件最差、最終設計批復較晚的一座特大橋。結構上主要特點如下：

  2.1超寬箱梁

  麥麥高鐵2公里處橋梁在P3-A1（74+36+41）跨度范圍內，箱梁頂板寬度由26m變化到到67.3m，箱梁變寬且寬度很大。箱梁最窄處采用單箱3室截面,最寬處為單箱6室截面，設置了5道中腹板,中腹板厚度為65cm,邊腹板厚度為50cm,箱梁頂板厚度為55cm,底板厚度為45cm。墩頂處設置橫隔板，橫隔板厚度為2.5m

本箱梁最寬處達到67.3m，而梁高僅為4m，跨度最大為74m,高跨比為1/10-1/18.5，寬跨比約為：1.64，寬度超過了跨度。本超寬箱梁的特點有：寬跨比大（1.64）、寬高比大（6.5-17）、梁高低、翼板寬。由于上述構造特點，超寬箱梁在縱向受力方面與傳統箱梁有明顯差異，具有明顯的空間效應。

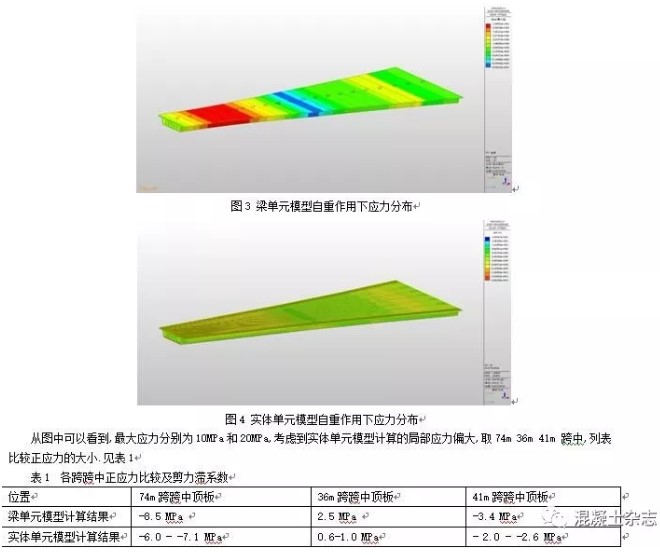

  初等梁理論中根據平截面假定可得到同一梁高處，正應力在箱梁的橫向分布是相同的，但對截面很寬的箱梁截面，平截面假定是不完全成立的，在同一梁高處，截面中的正應力不是相等的。這種由于橫向剪力傳遞滯后而引起的應力不等被稱為剪力滯效應。一般說來箱梁截面越寬，剪力滯效應越明顯。為得到該橋的剪力滯系數，對較寬處的3跨箱梁，分別用梁?jiǎn)卧蛯?shí)體單元建模分析其自重作用下的剪力滯效應。

  可以看到,實體單元模型計算的應力比梁?jiǎn)卧Ｐ陀?jì)算的應力要小,考慮到實體單元按支座的實際大小施加約束條件,導致跨度變小,同時抗彎約束增強,導致實體單元模型應力偏小。

  從圖中可以看到，在第二段澆注底板混凝土后，最大應力為3.3MPa，出現在第二次澆注混凝土的界面處，這些地方應加強養護，降低水化熱，從而避免混凝土開裂。

  3 施工方法及措施

  3.1 施工方法

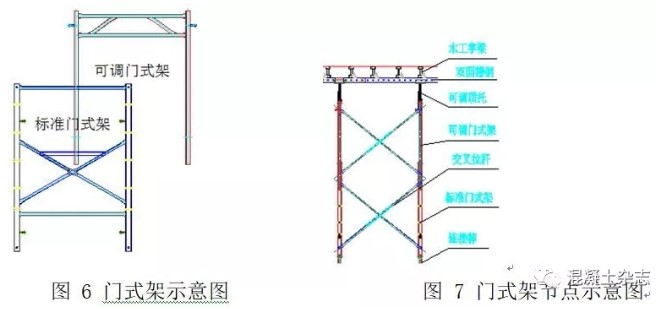

  考慮到施工當?shù)氐默F(xiàn)有施工器材、設備等實際情況，結合箱梁變寬度的特點，箱梁施工采用滿堂支架法施工。滿堂支架采用門式架，所用的構件分為:標準門式架、交叉拉桿、水平拉桿、可調門式架、可調底座、可調頂托及鍍鋅鋼管等材料。門式架寬為1.2m，高1.8m；直經采用Φ60X4.0的大口徑鋼管，最大允許受力為108.8KN?？赏ㄟ^水平拉桿進行0.3m、0.45m、0.6m的排距或通過交叉拉桿進行0.9m、1.2m、1.5m、1.8m、2.1m等多種排距組合；可調框架寬1.2m，高1.65m，直徑為Φ48mm,壁厚4.0mm，調節孔距為0.3m;配合可調底座及可調頂托，可調出任意標高。鍍鋅鋼管采用Φ48X3.0的鋼管，用于水平加固桿及剪刀撐。見圖 6

  門式架托梁部分采用雙面槽鋼加木工字梁的布置。雙面槽鋼為10號單面槽鋼焊接而成，槽鋼中的間距為5cm。雙面槽鋼上鋪設80mmX200mm的木工字梁，間距根據荷載確定；最后上鋪木膠板。見圖 7

  門式滿堂支架搭設后，為確保安全，并得到支架的彈性變形和非彈性變形，對支架采用沙袋進行了預壓，預壓結果表明結構是安全的。

  3.2 自密實混凝土

  自密實混凝土（Self Compacting Concrete 或Self-Consolidating Concrete簡稱SCC）是指混凝土在自身重力作用下，能夠自由流動、密實，即使配筋比較致密的結構物，也能夠很好的填充，同時獲得很好的均勻性，并不需要振搗的混凝土。隨著混凝土工程向大體積，大跨度，復雜化方向發展，結構物內配筋越來越致密，造成施工難度比較大，而高流態自密實混凝土恰好解決了這一問題。

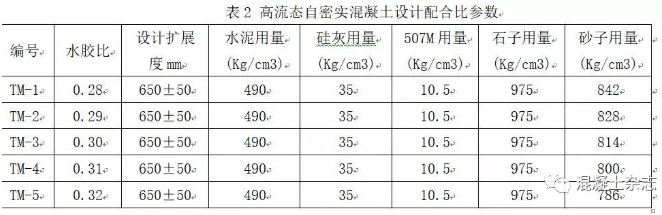

  麥麥高鐵預應力混凝土橋梁設計中，所有的混凝土強度都是采用圓柱體抗壓強度，圓柱體試模的規格為  150mm*300mm，本配合比要求的強度等級為C50，根據沙特M.O.C.Circular 855/409 條款要求，本配合比采用體積法進行設計，每個混凝土配合比需要遞交5個不同的水灰比，最終監理根據試驗結果，選擇最佳的水灰比來進行施工。

  3.3 超寬箱梁頂?shù)装寤炷翝仓胧?/span>

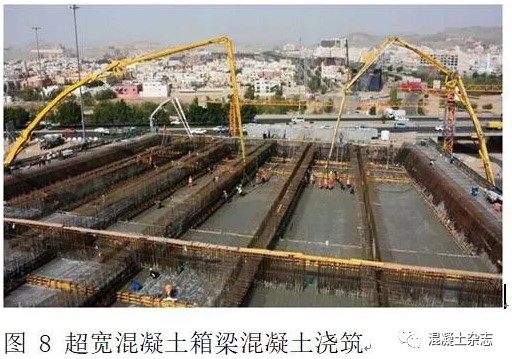

  因混凝土澆筑時混凝土方量大，大氣溫度很高（可達到46度），混凝土初凝時間因大氣溫度較高而大大縮短。為保證混凝土澆筑質量，澆筑混凝土?xí)r采用縱向分段,高度方向分層的施工方法進行澆注。

縱向分4段進行澆注，分段處位于內力包絡圖彎矩為零位置附近，以利于結構受力。

  在高度方向采用分層澆注，第一次澆到底板上倒角處，這樣可減少一次性澆筑的混凝土方量，從而保證在混凝土初凝前順利完成澆筑。同時，梁端部較寬部位，混凝土在橫向澆筑時，橫向分段，留2到3個后澆帶，避免混凝土收縮量過大，從而產生裂縫。第二次澆注到頂板下倒角處，第三次澆注剩余部分混凝土。

  5 結束語

  目前，沙特麥麥高鐵的K2+854特大橋已經竣工并得到業主和監理工程師的驗收，并順利進行通車運營。通過工程實踐，可得到結論如下：

  （1）對超寬混凝土箱梁采用新型門式滿堂支架進行現澆施工是成功的，不僅保證了施工順利進行，而其增加了工作面，保證了工程在較短的時間內完成。

  （2）超寬箱梁剪力滯效應比較明顯，通過分析，最大應力和最小應力相差15%左右，在設計時應考慮剪力滯效應的影響。

  （3）超寬箱梁施工時采用采用合理的澆筑順序是必要的，要采用適當措施，限制橫向裂縫的擴展。

  （4）采用自密實混凝土施工，免除了振搗，減少了蜂窩麻面等現象的發生，保證了混凝土的質量，達到了預期目的，滿足項目規范和設計要求。

  總之，通過對沙特麥麥高鐵k2+854超寬預應力箱梁施工方法等進行分析研究，結合在實際施工中的應用，本項目形成了一套完善的施工工藝，可為國內外類似復雜結構工程施工提供借鑒，并在確保滿足合同要求的工期和質量的前提下，節約了成本，從而取得良好的經濟效益。



  6 參考文獻

[1]沙特交通部規范 Generalspecifications for road and bridge construction(Kingdom of Saudi ArabiaMinistry of Communication[S].1998.11

[2]歐洲規范標準CEB-FIP ModelCode[S]. 1990

[3]郭立民、方承訓《建筑施工》(第三版)[M]，中國建筑工業出版社：2006.6

[4]BS 1139-1.1:1990, Metal scaffolding – Part 1: Tubes – Section 1.1: Specification for steel tube[S]..

[5]BS 1139-2.1:1991, Metal scaffolding – Part 2: Couplers – Section 2.1: Specification for steel couplers, loose spigots andbase-plates for use in working scaffolds and false work made of steel tubes[S].

[6]BS 1139-2.2:1991, Metal scaffolding – Part 2: Couplers – Section 2.2: Specification for steel and aluminum couplers,fittings and accessories for use in tubular scaffolding[S].

[7]BS 4074: 1982, Specification for metalprops and struts[S]

[8]BS 4471: 1987, Specification forsizes of sawn and processed softwood[S].

[9]BS 5268-2:1991, Structural use oftimber –Part 2: Code of practice for permissible stress design, materials andworkmanship[S].

[10]BS 5400-1:1988, steel, concrete andcomposite bridges – Part 1: General statement[S].

[11]BS 5507-1: 1977, Methods of test forfalse work equipment – Part 1: Floor centers[S].

[12]BS 5507-3: 1982, Methods of test forfalse work equipment – Part 3: Props[S].

[13]BS 5973 : 1993, Code of practice for access and working scaffolds andspecial scaffold structures in steel[S].

[14]BS 5975 : 1996, Formwork for concrete[S].

[15] 項海帆等. 《高等橋梁結構理論》(第二版)[M]，人民交通出版社：2013.9





[作者]：徐浚（1972-），男，本科，高級工程師，山東新泰人，研究方向：主要從事公路、鐵路、建筑工程的施工與管理。
